- مرور کلی
- محصولات پیشنهادی
 |
ماشین شیارزنی صفحات از نوع راهرو خودکار دستگاه
|
 |
دستگاه ساخت مارپیچ پیچدار — مدل دستگاه ساخت تیغههای مارپیچ عمدتاً برای تولید تیغههای مارپیچ از مواد مختلف بهکار میرود. در طول تولید و پردازش تیغههای مارپیچ، این تجهیزات نتایج برجستهای از نظر دقت و سختی ارائه میدهد. در طول تولید و پردازش تیغههای مارپیچ، این تجهیزات نتایج برجستهای از نظر دقت و سختی ارائه میدهد. در طول تولید و پردازش تیغههای مارپیچ، این تجهیزات نتایج برجستهای از نظر دقت و سختی ارائه میدهد. این دستگاه بهطور مؤثری معایب روشهای سنتی ساخت تیغههای مارپیچ را برطرف میکند، از جمله این دستگاه بهطور مؤثری معایب روشهای سنتی ساخت تیغههای مارپیچ را برطرف میکند، از جمله مانند دقت پایین و دشواری در شکلدهی، در عین حال کاهش قابل توجه ضایعات مواد. |
مشخصات ماشین شکلدهی تیغههای مارپیچ
| شماره مدل | SY-DP-120 | SY-DP-130 | SY-DP-140 | SY-DP-150 | SY-DP-160 | SY-DP-180 | SY-DP-240 | SY-DP-280 | SY-DP-330 |
| ولتاژ | 380 ولت 50 هرتز | 380 ولت 50 هرتز | 380 ولت 50 هرتز | 380 ولت 50 هرتز | ۴۱۵ تا ۴۵۰ ولت، ۵۰ هرتز | 380 ولت 50 هرتز | 380 ولت 50 هرتز | 380 ولت 50 هرتز | 380 ولت 50 هرتز |
| وزن | تقریباً ۰٫۸ تن | تقریباً ۰٫۹ تن | تقریباً ۱٫۲ تن | تقریباً ۱٫۳ تن | تقریباً ۱٫۸ تن | تقریباً ۲٫۳ تن | تقریباً ۳٫۶ تن | ≈۸ تن | ≈۱۱ تن |
| ابعاد | ۲۰۰۰×۴۰۰×۱۴۰۰ میلیمتر | ۲۱۵۰×۴۵۰×۱۴۰۰ میلیمتر | ۲۴۵۰×۵۰۰×۱۴۵۰ میلیمتر | ۲۶۰۰×۵۰۰×۱۵۵۰ میلیمتر | ۲۶۰۰×۵۰۰×۱۵۵۰ میلیمتر | ۲۸۵۰×۶۰۰×۱۶۵۰ میلیمتر | ۳۰۰۰×۶۰۰×۱۷۵۰ میلیمتر | ۵۰۰۰×۸۵۰×۱۸۵۰ میلیمتر | ۵۴۰۰×۹۶۰×۱۸۵۰ میلیمتر |
| ضخامت پردازش | 2~12 میلیمتر | ۲ تا ۱۵ میلیمتر | ۲ تا ۲۰ میلیمتر | ۲ تا ۲۰ میلیمتر | ۲ تا ۲۵ میلیمتر | 2-30mm | 2-35میلیمتر | ۲ تا ۴۰ میلیمتر | 2-50 میلیمتر |
| محدوده قطر داخلی | 20mm | 20mm | 32 میلیمتر | 48mm | 48mm | 51mm | 63mm | ۸۹ میلیمتر | 168mm |
| بازه قطر خارجی | کمتر از 400 میلیمتر | کمتر از 500 میلیمتر | کمتر از 500 میلیمتر | کمتر از ۷۰۰ میلیمتر | کمتر از ۶۸۰ میلیمتر | کمتر از ۱۰۰۰ میلیمتر | کمتر از ۱۲۰۰ میلیمتر | کمتر از ۱۶۰۰ میلیمتر | <۲۴۰۰ میلیمتر |
| عرض قالب در یک طرف | ۲۰۰ میلیمتر | 250میلیمتر | ۲۶۰ میلیمتر | ۳۵۰ میلیمتر | ۳۵۰ میلیمتر | 500mm | 600میلیمتر | ۸۰۰ میلیمتر | 1200 میلیمتر |
| گام | ۱۰۰ تا ۴۰۰ میلیمتر | 100-500mm | ۱۸۰–۶۰۰ میلیمتر | ۱۸۰–۶۰۰ میلیمتر | ۱۸۰–۵۰۰ میلیمتر | ۱۸۰–۹۰۰ میلیمتر | 180-1000میلیمتر | ۲۴۰–۹۰۰ میلیمتر | ۲۴۰–۹۰۰ میلیمتر |
| قدرت موتور | 3kw | 3kw | 4 کیلو وات | 4 کیلو وات | 5.5کیلووات | 5.5کیلووات | 11KW | ۱۸.۵کیلووات | ۱۸.۵کیلووات |
| ظرفیت مخزن روغن | 36لیتر | 60L | ۱۰۰لیتر | ۱۰۰لیتر | 120لیتر | 120لیتر | 180لیتر | 240L | 320لیتر |
| ابعاد مخزن روغن | ۵۰۰×۳۰۰×۲۵۰ میلیمتر | ۵۰۰×۳۰۰×۴۰۰ میلیمتر | ۵۰۰×۵۰۰×۴۰۰ میلیمتر | 600*500*400 | 600*500*400 | 600*500*400 | 600*500*500 | 800*600*500 | 900*900*500 |
| فشار | ۲۴ تن، ۲۰ مگاپاسکال | ۲۴ تن، ۲۰ مگاپاسکال | ۳۶ تن، ۲۰ مگاپاسکال | ۳۶ تن، ۲۰ مگاپاسکال | ۴۸ تن، ۲۰ مگاپاسکال | ۶۸ تن، ۲۰ مگاپاسکال | ۱۲۰ تن، ۲۰ مگاپاسکال | ۱۸۰ تن، ۲۰ مگاپاسکال | ۲۶۰ تن، ۲۰ مگاپاسکال |
| رنگ | خاکستری-سفید | خاکستری-سفید | خاکستری-سفید | خاکستری-سفید | خاکستری-سفید | خاکستری-سفید | خاکستری-سفید | خاکستری-سفید | خاکستری-سفید |
| گواهینامه | / | / | / | / | / | / | / | / | / |
| کنترل | سوئیچ پایی – سیگنال دوگانه | سوئیچ پایی – سیگنال دوگانه | سوئیچ پایی – سیگنال دوگانه | سوئیچ پایی – سیگنال دوگانه | سوئیچ پایی – سیگنال دوگانه | سوئیچ پایی – سیگنال دوگانه | سوئیچ پایی – سیگنال دوگانه | سوئیچ پایی – سیگنال دوگانه | سوئیچ پایی – سیگنال دوگانه |
| شبکه | هیچکدام | هیچکدام | هیچکدام | هیچکدام | هیچکدام | هیچکدام | هیچکدام | هیچکدام | هیچکدام |
| قارچ | H200 H120 | H250 H120 | H260 H120 | H120؛ H350 | H200؛ H400 | H250؛ H500 H120 | H300؛ H600 | H350؛ H800 | H600؛ H1200 |
مشخصات مدل
| مدل قالب | عرض پردازش تکطرفه | پردازش پیچ | مادهٔ قالب |
| #100 | 70 میلی متر | 45-160mm | ماده از فولاد یکنواخت ۴۵# است؛ مواد سفارشی در صورت درخواست موجود میباشد! |
| #120 | 80 میلی متر | 60-200 میلیمتر | |
| #200 | 180mm | ۹۰ تا ۴۰۰ میلیمتر | |
| #260 | ۲۱۰ میلیمتر | ۱۸۰ تا ۴۰۰ میلیمتر، حداکثر ۴۵۰ میلیمتر | |
| #360 | 285mm | ۱۸۰–۶۰۰ میلیمتر | |
| #500 | 400 میلیمتر | ۱۸۰ تا ۹۰۰ میلیمتر، حداکثر ۱۰۰۰ میلیمتر | |
| #600 | 500mm | ۱۸۰ تا ۱۰۰۰ میلیمتر، حداکثر ۱۱۰۰ میلیمتر | |
| #850 | 725mm | 200 تا 800 میلیمتر | |
| #1200 | 1050میلیمتر | 250-800 میلیمتر |
 |

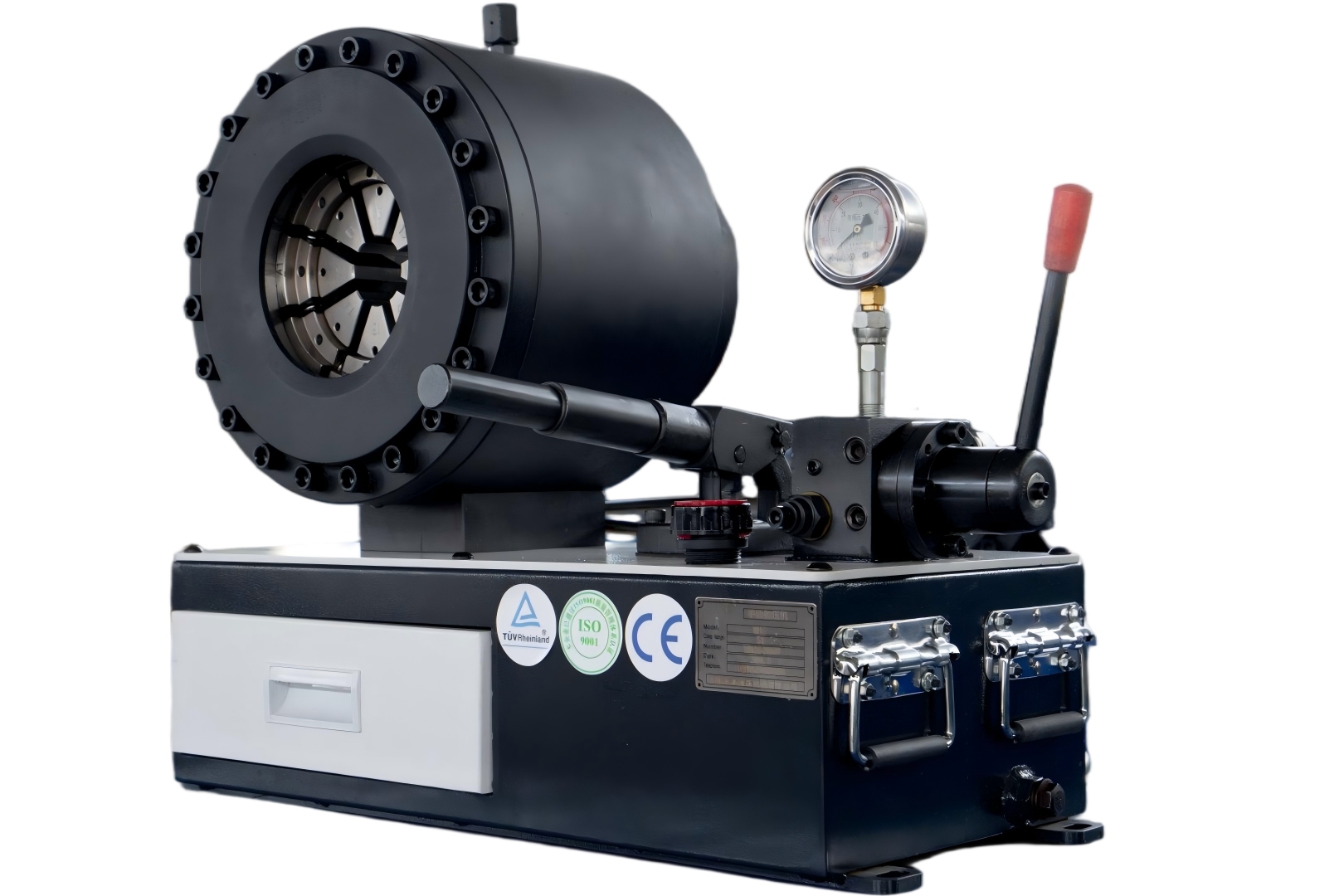

دستگاه کشش دستگاه کریمپینگ دستگاهی هیدرولیک یا مکانیکی است که برای اتصال ایمن قطعات فلزی به لولهها، شیلنگها یا کابلها با اعمال نیروی فشاری از طریق قالبهای تخصصی استفاده میشود. |
 |

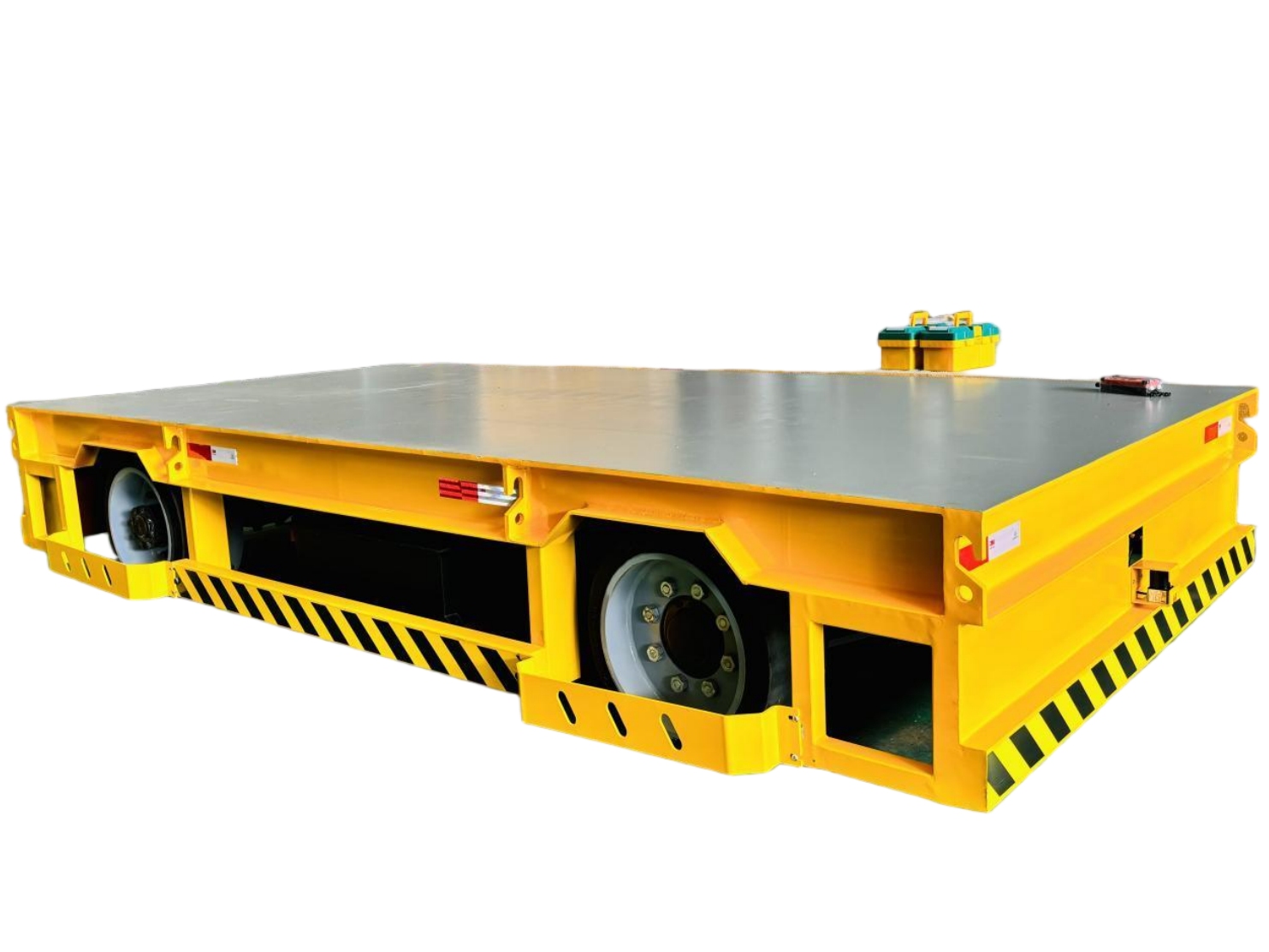

قطار الکتریکی بدون ریل
قطار الکتریکی تخت از اجزای اصلی زیر تشکیل شده است: قاب، دستگاه انتقال قدرت (مجموعه چرخهای محرک)، مجموعه چرخهای متحرک، سیستم تأمین انرژی، کنترل الکتریکی و غیره. بخش مکانیکی بهصورت منطقی طراحی شده و مطابق با مشخصات و استانداردها است.
|
الف. معرفی محصول
| نام محصول | شماره مدل | تعداد (ست) | قیمت (دلار آمریکا) |
مبلغ کل (USD) |
توضیحات |
| الکتریکی بدون ریل قطار تخت |
LPX-15T | 1 | $16000 | $16000 | 5000×2200 میلیمتر |
| الکتریکی بدون ریل قطار تخت |
LPX-20T | 1 | $22000 | $22000 | 5000×2200 میلیمتر |
| الکتریکی بدون ریل قطار تخت |
LPX-25T | 1 | $27000 | $27000 | 5000×2200 میلیمتر |
| شرایط تحویل: از کارخانه | |||||
| توضیح: | |||||
II. الزامات کیفی و استاندارد فنی: پذیرش مشروط به پارامترهای فنی توافقشده بین دو طرف است، به شرح زیر:
| ظرفیت باربری | 15 تن / 20 تن / 25 تن |
| اندازه پلتفرم | 15 تن / 20 تن: طول × عرض × ارتفاع: 5000 × 2200 × 750 (میلیمتر) 25 تن: طول × عرض × ارتفاع: 5000 × 2200 × 850 (میلیمتر) |
| فاصله بین محور جلو و عقب | ≥3300 |
| حداقل شعاع چرخش | 150 میلی متر |
| حداقل فاصله از زمین | 5.0 |
| شیب پذیری بیشینه | ≤5 |
| سرعت حرکت | 5~30 |
| ساختار چارخانه | جوشکاری تیر جعبهای با نیمسازه استاندارد ملی |
| پلتفرم شاسی | ورق فولادی |
| نوع تایر | لاستیک جامد |
| قطر لایه | 4 عدد |
| تعداد لاستیک ها | 4 عدد |
| مکانیزم رانندگی | محور عقب با سیستم دیفرانسیل |
| حالت حرکت | حرکت به جلو، عقبگرد، چرخش به چپ/راست |
| قدرت موتور محرک | ۱۵ تن: ۵٫۵ کیلووات ۲۰ تن: ۶٫۳ کیلووات ۲۵ تن: ۸ کیلووات |
| نوع موتور راننده | موتور جریان مستقیم (گشتاور استارت بالا، ظرفیت بار اضافی قوی) |
| مدل ترمز | ترمز انرژی، ترمز در صورت قطع برق (صاف و بدون ضربه) |
| شرایط زمین مورد نیاز | کف بتنی صاف |
| مکانیک مفصلی | پل هیدرولیک فرمان |
| نوع گرداندن | پیادهروی و چرخش |
| نوع باتری | باتری سرب-اسید |
| ظرفیت باتری | ۱۵ تن: ۲۳۰ آمپر-ساعت/۴۸ ولت ۲۰ تن: ۳۳۰ آمپر-ساعت/۴۸ ولت ۲۵ تن: ۴۴۰ آمپر-ساعت/۴۸ ولت |
| تحمل | برد در حالت بار کامل ≥۶ تا ۸ کیلومتر |
| عمر باتری | تعداد دورههای شارژ و دشارژ ≥۱۰۰۰ بار (بیش از ۳ سال) |
| شارژر باتری | شارژ هوشمند خودکار، نمایش وضعیت به زبان چینی روی نمایشگر LED، توقف کاملاً خودکار |
| منبع شارژ | 175 آمپر |
| محافظت در برابر شارژ | تشخیص و نمایش خودکار وضعیت خرابی و محافظت |
| وصلکی شارژ | اتصال پلاگین ۱۷۵ آمپری |
| نمایش مقدار برق | کنتور توان LED |
| محافظت در برابر مقدار برق | محافظت در برابر توان پایین برای جلوگیری از آسیب باتری ناشی از تخلیه بیش از حد |
| رنگ هشدار بدنه | رنگ زرد + علامت هشدار زرد و مشکی +۳ میلیون استیکر بازتابدهنده |
| دستگاه هشدار صوتی و نوری | لامپ هشدار صوتی و نوری با دهدهی بالا |
| مدل کنترلکننده رانندگی | مجموعه کنترل الکتریکی جریان مستقیم |
| دسته عملیاتی | دستگاه کنترل از راه دور بیسیم |
| پنل کاربری | نشانگر توان، کلید اجازه، قطعکننده مدار، رله، فیوز |
| کنترل الکتریکی | ترمینالهای سیمکشی بهصورت منظم چیده شدهاند، کابلها بهدرستی مسیریابی شدهاند و ترمینالها بهخوبی بسته شدهاند |
| برچسب نام | مشخصات، مدل، شماره کارخانه، تاریخ تولید و غیره |
| رنگ پوشش | زرد متوسط |
