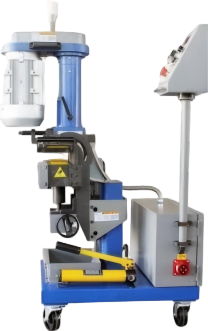

Automatický pohyblivý typ frézování hran plechu přístroj
Úvod: GMMA-100L je automatický pohyblivý frézovací stroj pro zkosování hran plechu a vozík
podporuje automatické frézování plechových desek, čímž snižuje provozní náklady a šetří pracovní sílu. Jedná se
o studený řezný proces, který zabrání jakékoli oxidaci povrchu plechu během zkosování. Povrchová
kvalita dosahuje Ra 3,2–6,3 a plně vyhovuje požadavkům na svařování v jakékoli průmyslové oblasti. Po zkosování
je plech připraven přímo ke svařování, žádné
další odstraňování otřepů není nutné. Bez znečištění a snadná obsluha.
Použití:
1. Široce se používá u materiálů jako jsou ocel, litina, zrnitá ocel, hliníkové slitiny, měď atd.
2 Může zpracovávat kuželové typy „J/U“, „KJX“ a „V/Y“.
3 Je široce využíván v různých oblastech, jako jsou stavební stroje, ocelové konstrukce, tlakové nádoby, loděnice a letecký průmysl atd.
nádoby, loděnice a letecký průmysl atd.

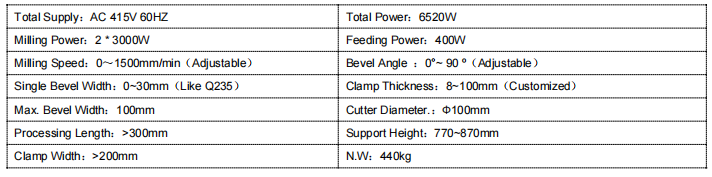

Technické parametry:

STROJ PRO TVAROVÁNÍ ŠROUBOVÝCH VRTÁKŮ – MODEL
Stroj pro tvorbu spirálových čepelí se primárně používá k
výrobě spirálových čepelí z různých materiálů. Během
výroby a zpracování spirálových čepelí tento
stroj dosahuje vynikajících výsledků jak z hlediska
přesnosti, tak i tvrdosti. Účinně odstraňuje nedostatky
tradiční výroby spirálových čepelí, např.
jako špatná přesnost a obtížnost tvarování, zatímco také
výrazně snižuje odpad materiálu.

Specifikace stroje pro tváření spirálových čepelí

Model Č.	SY-DP-120	SY-DP-130	SY-DP-140	SY-DP-150	SY-DP-160	SY-DP-180	SY-DP-240	SY-DP-280	SY-DP-330
Napětí	380V 50Hz	380V 50Hz	380V 50Hz	380V 50Hz	415–450 V, 50 Hz	380V 50Hz	380V 50Hz	380V 50Hz	380V 50Hz
Hmotnost	≈ 0,8 t	≈ 0,9 t	≈ 1,2 t	≈ 1,3 t	≈ 1,8 t	≈ 2,3 t	≈ 3,6 t	≈8 t	≈11 t
Rozměry	2000 × 400 × 1400 mm	2150 × 450 × 1400 mm	2450 × 500 × 1450 mm	2600 × 500 × 1550 mm	2600 × 500 × 1550 mm	2850 × 600 × 1650 mm	3000 × 600 × 1750 mm	5000 × 850 × 1850 mm	5400 × 960 × 1850 mm
Zpracovávací tloušťka	2–12 mm	2–15 mm	2~20mm	2~20mm	2–25 mm	2-30mm	2-35MM	2–40 mm	2-50mm
Rozsah vnitřního průměru	20mm	20mm	32mm	48 mm	48 mm	51mm	63 mm	89mm	168mm
Rozsah vnějšího průměru	<400 mm	< 500 mm	< 500 mm	< 700 mm	< 680 mm	< 1000 mm	< 1200 mm	< 1600 mm	< 2400 mm
Šířka formy na jedné straně	200mm	250mm	260mm	350mm	350mm	500mm	600MM	800MM	1200 mm
Krok	100-400mm	100-500mm	180–600 mm	180–600 mm	180–500 mm	180–900 mm	180–1000 mm	240–900 mm	240–900 mm
Motorový výkon	3KW	3KW	4KW	4KW	5,5 kW	5,5 kW	11 kW	18,5KW	18,5KW
Kapacita olejové nádrže	36L	60L	100L	100L	120 L	120 L	180L	240L	320L
Rozměry olejové nádrže	500 × 300 × 250 mm	500300400 mm	500500400 mm	600500400	600500400	600500400	600500500	800600500	900900500
Tlak	24 t, 20 MPa	24 t, 20 MPa	36 t, 20 MPa	36 t, 20 MPa	48 t, 20 MPa	68 t, 20 MPa	120 t, 20 MPa	180 t, 20 MPa	260 t, 20 MPa
Barva	Šedobílá	Šedobílá	Šedobílá	Šedobílá	Šedobílá	Šedobílá	Šedobílá	Šedobílá	Šedobílá
Certifikace	/	/	/	/	/	/	/	/	/
Ovládání	Nožní spínač – dvojité signály	Nožní spínač – dvojité signály	Nožní spínač – dvojité signály	Nožní spínač – dvojité signály	Nožní spínač – dvojité signály	Nožní spínač – dvojité signály	Nožní spínač – dvojité signály	Nožní spínač – dvojité signály	Nožní spínač – dvojité signály
Síť	Žádné	Žádné	Žádné	Žádné	Žádné	Žádné	Žádné	Žádné	Žádné
Plína	H200 H120	H250 H120	H260 H120	H120; H350	H200; H400	H250; H500 H120	H300; H600	H350; H800	H600; H1200

Specifikace modelu

Model formy	Šířka zpracování jednostranná	Krok zpracování	Materiál formy
#100	70 mm	45-160mm	Materiál je rovnoměrně ocel 45#; na vyžádání jsou k dispozici i jiné materiály!
#120	80 mm	60-200mm
#200	180mm	90–400 mm
#260	210MM	180–400 mm, max. 450 mm
#360	285 mm	180–600 mm
#500	400mm	180–900 mm, max. 1000 mm
#600	500mm	180–1000 mm, max. 1100 mm
#850	725mm	200-800mm
#1200	1050mm	250-800mm

Stiskovač drátů

Stroj na otlakování je hydraulické nebo mechanické zařízení používané k bezpečnému připevnění kovových koncovek k hadicím, potrubí nebo kabelům prostřednictvím stlačující síly aplikované pomocí specializovaných tvárních nástrojů

Drážkový elektrický plošinový vozík

Elektrický plošinový vozík se skládá převážně z rámu, převodového ústrojí (poháněných kol), nápravy s pasivními koly, napájecího systému a elektrického řízení. Mechanická část je rozumně navržena a odpovídá specifikacím a normám.

I. Úvod do produktu

Název produktu	Model Č.	Množství (sada)	Cena (USD)	Celková částka (USD)	Poznámka
Bezdrážkový elektrický plošinový vozík	LPX-15T	1	$16000	$16000	5000 × 2200 mm
Bezdrážkový elektrický plošinový vozík	LPX-20T	1	$22000	$22000	5000 × 2200 mm
Bezdrážkový elektrický plošinový vozík	LPX-25T	1	$27000	$27000	5000 × 2200 mm
Dodací podmínka: EXW
Poznámka:

II. Požadavky na kvalitu a technické normy: Přijetí je podmíněno technickými parametry dohodnutými oběma stranami, a to následovně:

Nosnost	15 t / 20 t / 25 t
Velikost platformy	15 t / 20 t: D × Š × V: 5000 × 2200 × 750 (mm) 25 t: D × Š × V: 5000 × 2200 × 850 (mm)
Přední a zadní rozvor	≥3300
Minimální poloměr otáčení	150mm
Minimální světlá výška	5.0
Maximální schopnost výstupu	≤5
Rychlost jízdy	5~30
Konstrukce rámu	Svařovaný nosník z profilového plechu podle národní normy
Podvozková platforma	Ocelová deska
Typ pneumatiky	Tuhé pneumatiky
Průměr pneumatiky	4 ks
Počet pneumatik	4 ks
Jízdní mechanismus	Diferenciální poháněná zadní náprava
Režim provozu	Dopředu, dozadu, otáčení vlevo/vpravo
Výkon pohonového motoru	15T: 5,5 kW 20T: 6,3 kW 25T: 8 kW
Typ pohonového motoru	Stejnosměrný motor (velký startovací krouticí moment, vysoká přetížitelnost)
Brzdový režim	Energetické brzdění, brzdění při výpadku napájení (plynulé a bez nárazu)
Požadavky na podlahu	Rovná betonová podlaha
Kloubový mechanický systém	Hydraulický řídicí most
Typ otáčení	Chůze a otáčení
Typ baterie	Hliníková baterie
Kapacita baterie	15T: 230 Ah/48 V 20T: 330 Ah/48 V 25T: 440 Ah/48 V
Dosah	Dojezd za plného zatížení ≥ 6–8 km
Životnost baterie	Počet cyklů nabíjení a vybíjení ≥ 1000 (více než 3 roky)
Nabíječka baterie	Automatické inteligentní nabíjení, LED displej s čínským stavem, plně automatické ukončení
Zdroj nabíjení	175A
Ochrana při nabíjení	Automatická detekce a zobrazení chybového stavu s ochranou
Připojovací konektor na nábojku	175A Připojte zástrčku
Zobrazování množství elektrické energie	LED elektrický měřič
Ochrana množství elektrické energie	Ochrana před nízkým výkonem, aby nedošlo k poškození baterie přehlubokým vybíjením
Varovná barva karosérie	Žlutá + žlutá a černá varovná značka +3M reflexní nálepka
Zvukové a světelné poplachové zařízení	Zvukové a světelné poplachové světlo s vysokou hlasitostí
Model řídicího zařízení pro jízdu	Sestava řízení stejnosměrného proudu
Ovládací páka	Bezdrátové dálkové ovládací zařízení
Ovládací panel	Indikátor napájení, povolovací klíč, jistič, relé, pojistka
Elektrické ovládání	Kabelové svorky jsou uspořádány přehledně, kabely jsou vedeny správně a svorky jsou pevně svázané
Název	Rozměry, model, výrobní číslo, datum výroby atd.
Barva nátěru	Středně žlutá
