TIG+MIG agterste sweisstasie

Ons toerusting neem die mees gevorderde en mees stabiele digitale kommunikasieprotokol Ethernet/IP aan, wat die stabiliteit en tydige interne kommunikasie van die toerusting verseker, maar behou ook die mees betroubare koppelvlak en die gerieflikste kommunikasieprotokol vir gebruikers om fabrieksvlak-digitalisering in te bereik. die toekoms.

Oorsig
Aanbevole Produkte

FIT-FAB-I-S-12M is 'n argon-boogweldwerkstasie, dit is spesiaal ontwikkel vir die loodregte welding van groot-dimensionele staaiplepe en -komponente (staalpipes, ellebogte, flans, t's, diameterveranderinge, ens.). Toepassingsgebied 1-12m lengte staalpipe en flans /1.5 ellebog/t/diameterverandering van die buiteling voeg argon-boog loodregte welding; Toepaslike werkstukdiameter Φ200mm ~ 1000mm.

Die werkstasie gebruik 'n vaste chuck roterende aandrywing-klemmeganisme om die rotasie van die staalpyp aan te dryf, vier groepe mobiele rollers om die pyppasstuk te sleep, die loopsweisraam beweeg na die kolfsweisposisie, die sweisgeweer deur die moduleswaai, dop om die stompsweiswerk van pype en flense, elmboë, tee, veranderende deursnee te besef.

图片 1.png

Produk Parameter Tabel:

Item		Tegnologie parameter
Insetspanning		380V±10% 50±1Hz Driefase Vyfdraad
Sweiskragtoevoer		Phoenix 650 puls TETRIX 200 SMART WARM DRAAD
Sweisprosesse		GTAW: Sweisgeldeenheid: 5A-550A Werksiklus (40℃): 420A 100%
		GMAW Sweisgeldeenheid: 5A-550A Werksiklus (40℃): 420A 100%
		Saag Sweisgeldeenheid: 20A-650A Werksiklus (40℃): 60% 590A; 100% 500A
Omgewings Temperatuur		-20℃~50℃
Werkstuk Spesifikasie	Pipe Diameter	φ63~610mm
	Muur dikte	3 ~ 70 mm
	Lengte	200~6000mm
	Materiaal	Koolstofstaal, legeringstaal, vlekvrye staal, laetemperatuurstaal, bekledingpypspoelprodukte.
Skuinshoekvereiste		Groefvorm V, Dubbel V-vormig, U-vormig Tipe, I Tipe, Smal gaping U-vorm, Skuinshoek 3~ 37.5°
Sweisvorm		Verskeie pypafdelings stompomtreksweislasse en voeg interne en eksterne filetsweislasse in, soos pyp - pyp, pyp - elmboog, pyp - flens, pyp - tee, pyp - groot (klein) kop, flens - pyp - flens, flens - elmboog, ens. Flense sluit in: naafflens en plat gelaste flense.
Toerustingstruktuurvorm		Gesplete tipe: Drie-kaak selfsentrerende chuck-aandrywingmeganisme is heeltemal geskei van die sweisoperateur, en kan elektries langs die baan loop om die buislaai en aflaai, vorentoe en agtertoe, te vergemaklik.
Sweis Bedryfsmasjien	Kolom	Effektiewe beroerte Rymodus: servomotor + trapesiumvormige skroef + lineêre geleidespoor
	Balk	Effektiewe beroerte Rymodus: servomotor + balskroef + lineêre leispoor
	Chassis	Grootte Rymodus: frekwensie-omskakelaar + roller + spoor
Aandryfsisteem	Bestuur af	Servomotor, verkleiner, chuck dryf die buisrotasie aan.
	Belastingsvermoë	Vertikale gewig 2 ton, eksentrieke gewig 100kg.
	Max. koppel	≥2000N.m
	Roterende spoed	0.05-2rpm, traploos verstelbaar (3KW servomotoraandrywing)
	Chuck Sentrum Hoogte	≤ 1000 mm
Beheerstelsel	Beheerprogrammatuur	Rockwell PLC-beheer en die beheersagteware sluit 10 stelle volwasse sweisprosesprogramme in, en die maksimum berging van 50 stelle sweisprosesprogramme.
	Afstandbeheer	Pro-Face Manual operateur HMI dialoog koppelvlak.
	Wagwoord	Die beheerstelsel kan wagwoorde bestuur om gebruikerstoestemmings te onderskei.
	Outomatiese stoor en kragonderbreking geheue	Die stelsel het outomatiese besparing en kragonderbreking geheue funksie, wat die risiko wat veroorsaak word deur kragonderbreking kan voorkom.
Sweisparameterinstellingsreeks		Werkstuk-rotasiespoed 0-1000mm/min, skuinslengte 5-30mm, sweisswaai 0-20mm, swaaispoed: 0~300mm/min, links en regs bly ongeveer 0-3s, voorafinstellings en fyninstelling is beskikbaar.

图片 1.png

Sweiskragtoevoerstelsel:

· Argonboogkragtoevoer TETRIX 452 DC DC gepulseerde argonboogsweiskragtoevoer vervaardig deur Duitse EWM-maatskappy. Die sweismasjien het goeie meganiese eienskappe, stabiele en betroubare deurlopende werking, en sy polsfunksie voldoen aan die tegniese vereistes van sweiswerk.

· TETRIX 200 SMART HOT WIRE magvoorsiening van EWM word gebruik.

· Selfontwikkelde watergekoelde outomatiese TIG-weldertorch, nommergestel huidige draagvermoë 300A, duurzaam, goeie beskermingswerking.

· Dit het goeie boogstabiliteit sowel by hoë as lae boogspanning.

· Magvoorsienings ontwerp vir kommunikasie met meeste standaardprotokolle soos TCP/IP (LAN), CAN, ens., kan direk met 'n PLC kommunikeer.

图片 2.png

STELSEL BEHEERDER EN AFSTAND BEHEERDER

WO-ACS REEKS SAGTEWARE gebaseer op

Raak & trek terug
Aanlyn aanpassing
AVC-Arc Spanning Beheer
Werklike waarde visualisering
Afstandsondersteuning
Boorgat-naar-boorgat
Data Logger

图片 3.png

Kernwaarde-aanbiedings wat nydprobleme oplos

1. Los die probleem van beperkte aanpasbaarheid aan groot deursnitte en verskeie spesifikasiepype op

Pas pype met 'n deursnit van φ63–610 mm, wanddikte van 3–70 mm en lengte van 200–6000 mm aan, wat die noue reeks van tradisionele toerusting elimineer.
Ondersteun verskeie materiale, insluitend koolstofstaal, geleërdstaal, roestvrystaal, lae-temperatuurstaal en beklee-pype, om verskeie toepassingsbehoeftes te bevredig.
Kompatibel met verskeie groefsoorte (V-, dubbel-V-, U-vormige ens.) sonder gereelde vasleggingveranderinge, wat doeltreffendheid in komplekse werkomstandighede verbeter.

2. Elimineer onstabiele en inkonsekwente lasgehalte

Uitgerus met Duitse EWM Phoenix 550-pulslasspanningsbron en TETRIX SMART-warmdraadstelsel vir stabiele uitset, wat gebreke soos porositeit en krake verminder.
Ingebou met 10 bewese lasprosesprogramme wat deur Rockwell PLC beheer word, wat konsekwente lasgehalte oor verskillende partye en bedieners verseker.
Maak noukeurige voorinstelling en fyninstelling van parameters moontlik (0–1000 mm/min rotasiespoed, 0–20 mm ossillasie-amplitude) vir hoë-kwaliteit lasvorming.

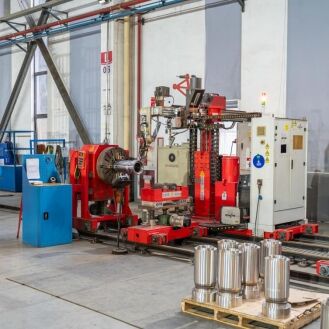

image - 2026-02-03T105127.822.jpg

3. Oorwin effektiwiteitsbottelnekke in komplekse werkomstandighede

Die drie-klou self-sentrerende klem-aandrywingmeganisme is van die lasmanipuleerder geskei en kan elektries langs die baan beweeg, wat instellings- en stasie-wisselingstyd drasties verminder.
Servomotor + kogelskroef + lynrigtinggeleiding-aandrywing verseker doeltreffende, stabiele lasbeweging en verbeter die algehele produktiwiteit.
Outomatiese stoor- en kragonderbrekingsgeheuefunksie voorkom herhaalde foutopsporing na onverwagte kragonderbreking, wat stilstand tot 'n minimum beperk.

4. Adres swaar werkstukklamping- en posisioneringsuitdagings

Swaarlast-aandrywingstelsel met 'n vertikale laskapasiteit van 2 ton en 'n horisontale laskapasiteit van 100 kg, geskik vir die klemming en rotasie van grootdeursnee, dikwandige pype.
Klemmiddelpunt-hoogte ≤100 mm met staploose spoedinstelling van 0,05–2 rpm, wat presiese posisionering en houdingsaanpassing van swaar werkstukke moontlik maak.
Elektriese werkstuk-lading/-ontlading verminder die intensiteit van handmatige hantering en veiligheidsrisiko's.

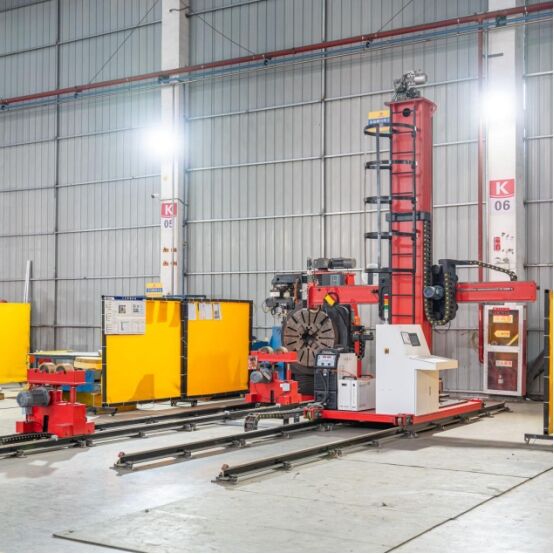

image - 2026-02-03T105128.174.jpg

5. Vul die gaping in digitale en intelligente bestuur.

Gebruik die EtherNet/IP-industriële Ethernet-protokol, wat fabriekvlak-toestelnetwerke en data-interaksie ondersteun om digitale werksatelintegrasie moontlik te maak.
Pro-face HMI met toestemmingsbestuur en ondersteuning vir verskeie tale vir maklike bediening en bestuur deur personeel op verskillende vlakke.
Het parametervisualisering en verrebeheervermoëns, wat terugspoorbaarheid en slanke bestuur van die lasproses moontlik maak.

6. Verminder hoë koste en lae aanpasbaarheid.

Maak kop-aan-koplas van elmboë, flanse, T-stukke en ander pypverbindings moontlik, wat aan verskeie werkstukvereistes voldoen met een stelsel om toestelbelegging te verminder.
Modulêre ontwerp ondersteun funksie-uitbreiding en vinnige onderhoud, wat stilstandtyd verminder en die algehele toestelbenutting verbeter.
Volledig outomatiese bedryf verminder die afhanklikheid van hoogs vaardige laswerkers, wat arbeidskoste en opleidingskoste verminder.

Nakoope ondersteuning

Ons neem volle verantwoordelikheid vir die voorsiening van professionele naverkoopte tegniese dienste en egte vervangstukke, om seker te maak dat u toerusting gladde bedryf behou gedurende sy lewensiklus.

Produksgarantietoewyding

Ons bied 'n 12-maand-kwaliteitsgaransie vir alle toerusting, wat begin op die datum van finale aanvaarding en handtekening. Hierdie garansie dek toerustingkwaliteitskwessies onder normale gebruikstoestande, met uitsondering van verbruikstukke en skade veroorsaak deur menslike faktore.

(i)Binne die waarborgtydperk: Indien die toerusting weens inherente gehaltegebreke foute ontwikkel, sal ons gratis instandhouding en hersteldiens verskaf. Vir foute wat deur ongeskikte bediening veroorsaak word, sal ons tegnici vinnig optree om die probleem op te los, en redelike dienskoste sal deur die kliënt gedra word.

(ii)Belangrike nota: Die gebruik van nie-oorspronklike vervangstukke of substituutprodukte sal tot outomatiese beëindiging van u waarborgregte lei.

Leeftydige Instandhouding en Ondersteuning

Ons verbintenis eindig nie met die waarborg nie. Nadat die 12-maande-waarborg verval, bied ons voortdurend lewenslange onderhoudsdienste vir al ons produkte . U kan ook lewenslange voorkeur tegniese ondersteuning geniet, wat die langtermynwaarde van u belegging verseker.

Gedurende die waarborgtydperk, stel ons u produksie-effektiwiteit hoog in ons prioriteitslys met 'n vinnige reaksiesisteem:

(ii)Sodra ons u kennisgewing van toerustingfoute ontvang, sal ons binne 8 ure 'n antwoord verskaf om foutsoektog te begelei.

(ii) Indien die probleem nie op afstand opgelos kan word nie, sal ons professionele instandhoudingsingenieurs binne een week na u werf stuur om die probleem aan te spreek.

Met ons deeglike naverkoopsteun kan u fokus op u kerndoeleindes terwyl ons vir u toerustingbehoeftes sorg. Vir enige navrae na verkoop, voel vry om altyd kontak te maak met ons toegewyde diensspan
