محطة لحام مؤخرات TIG+MIG

تعتمد معداتنا على بروتوكول الاتصالات الرقمية الأكثر تقدمًا واستقرارًا Ethernet/IP، والذي يضمن استقرار الاتصال الداخلي في الوقت المناسب للمعدات، ولكنه يحتفظ أيضًا بالواجهة الأكثر موثوقية وبروتوكول الاتصال الأكثر ملاءمة للمستخدمين لتحقيق التحول الرقمي على مستوى المصنع في المستقبل.

نظرة عامة
المنتجات الموصى بها

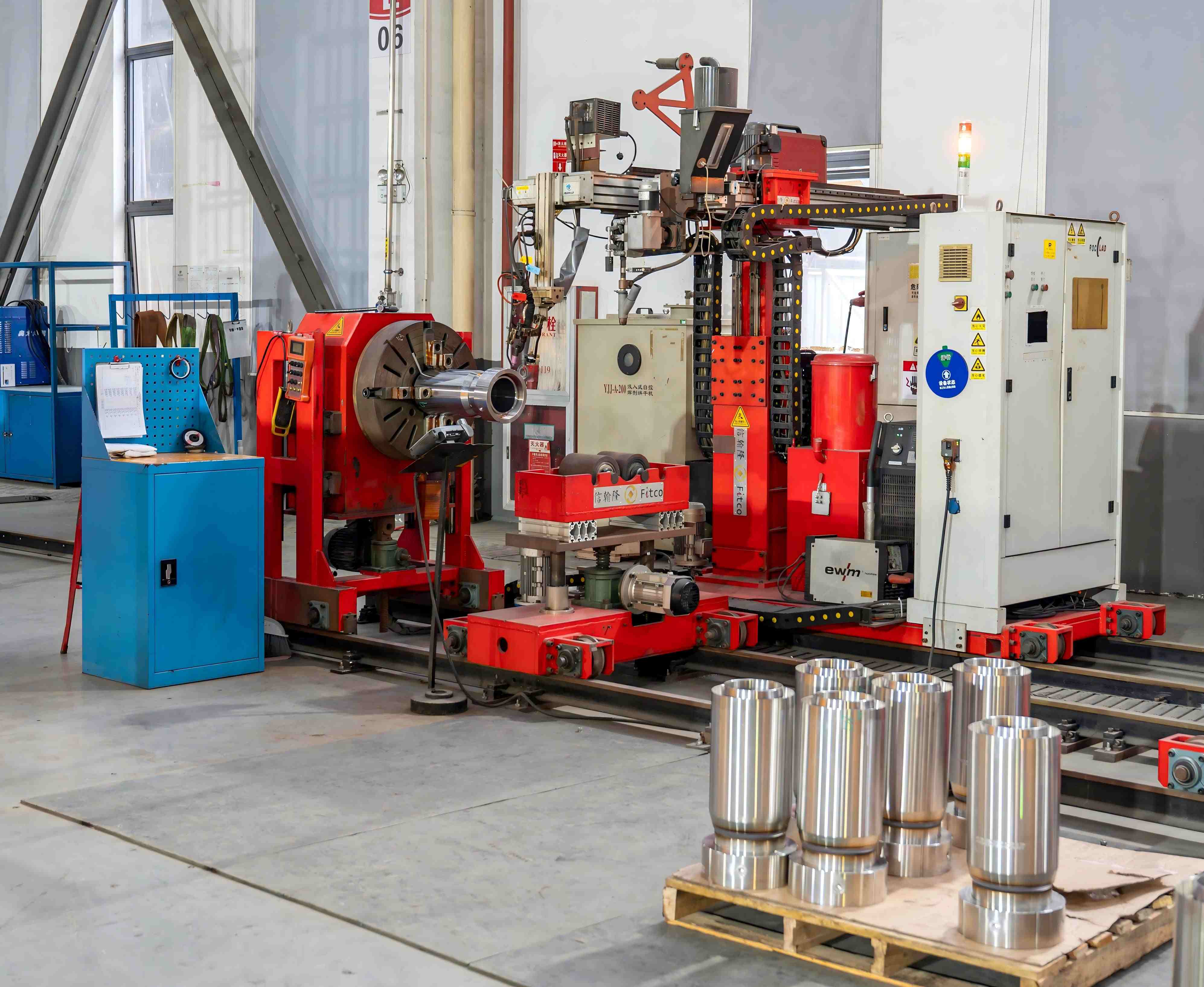

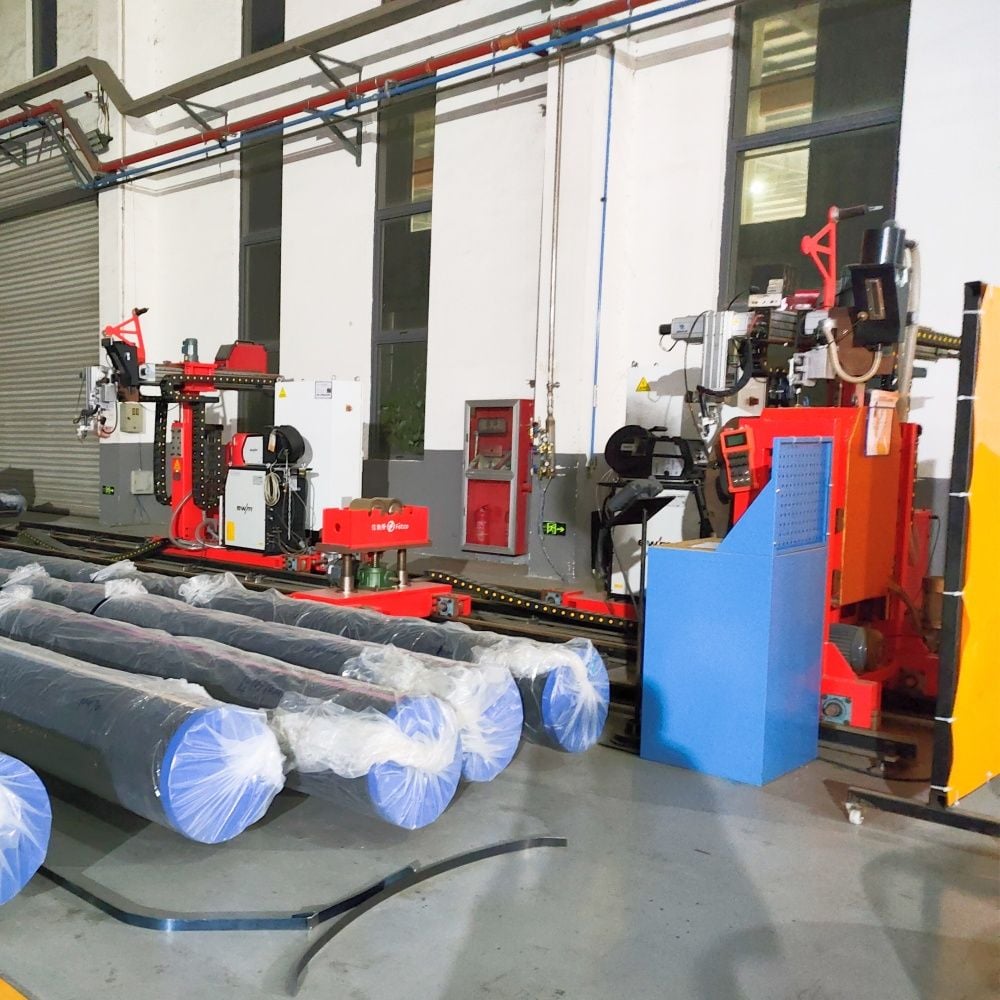

FIT-FAB-I-S-12M هو محطة لحام قوس الأرجون، تم تطويرها خصيصًا للحام التماس لأنابيب الصلب الكبيرة الحجم والتجهيزات (أنابيب الصلب، الزوايا، الفلنجات، التوصيلات، تغييرات القطر، إلخ). نطاق التطبيق 1-12م طول أنبوب الصلب والفلنجات / 1.5 زاوية / توصيل / قطر متغير من وصلة الحلقة الخارجية لحام الأرجون القوسي؛ القطر القابل للتطبيق للقطعة العمل Φ200mm ~ 1000mm.

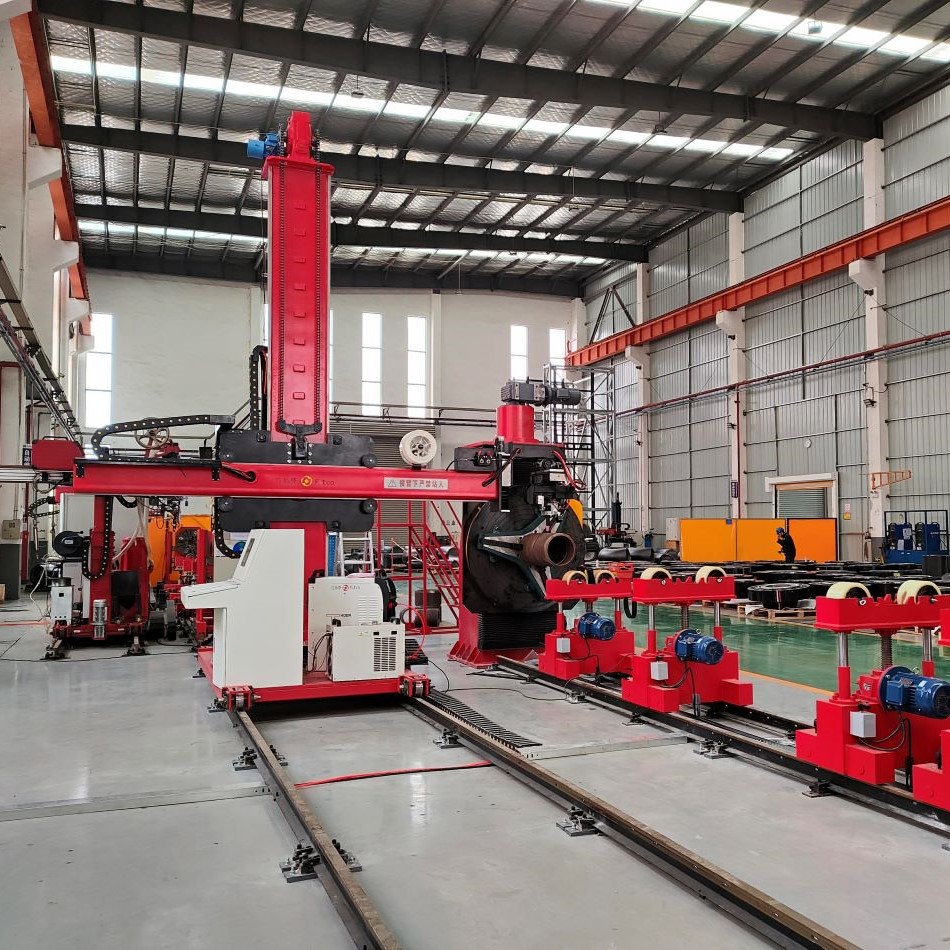

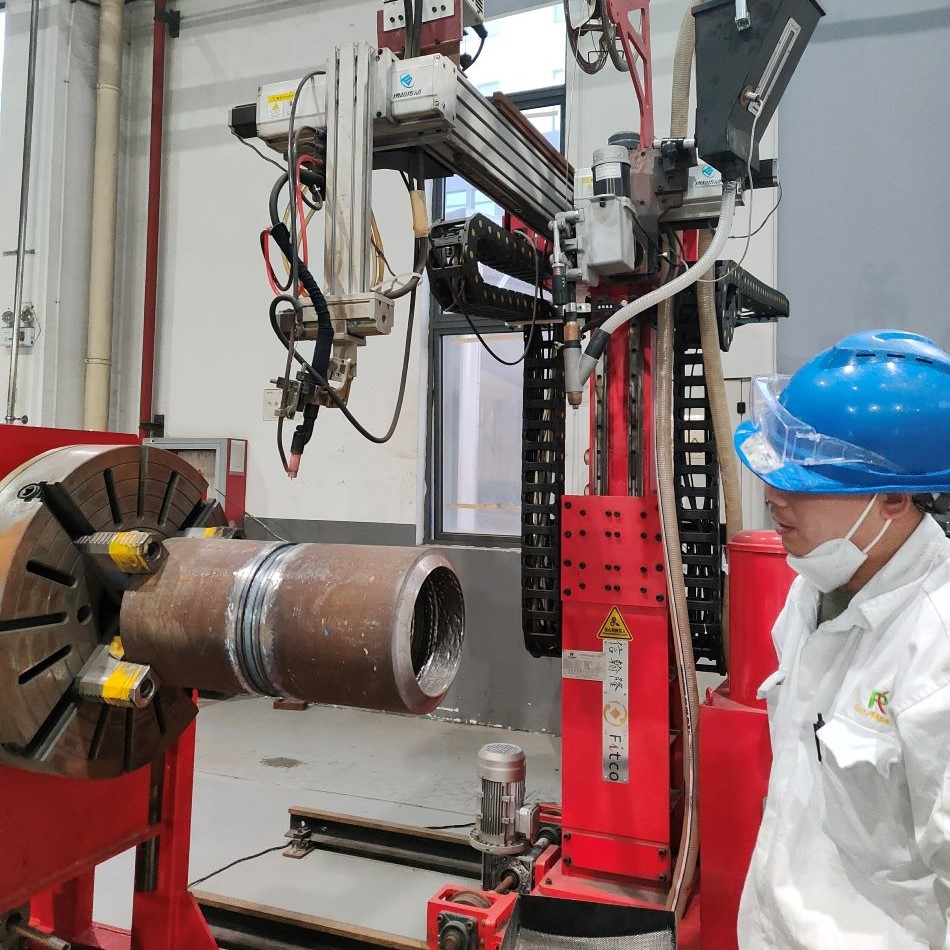

تستخدم محطة العمل آلية تثبيت محرك دوار ذو ظرف ثابت لدفع دوران الأنبوب الفولاذي، وأربع مجموعات من الأسطوانة المتحركة لسحب تركيب الأنبوب، ويتحرك إطار اللحام المتحرك إلى موضع اللحام المؤخرة، ومسدس اللحام بواسطة تأرجح الوحدة، والتتبع لتحقيق اللحام المؤخرة للأنابيب والشفاه، والمرفقين، والوصلات، وتغيير القطر.

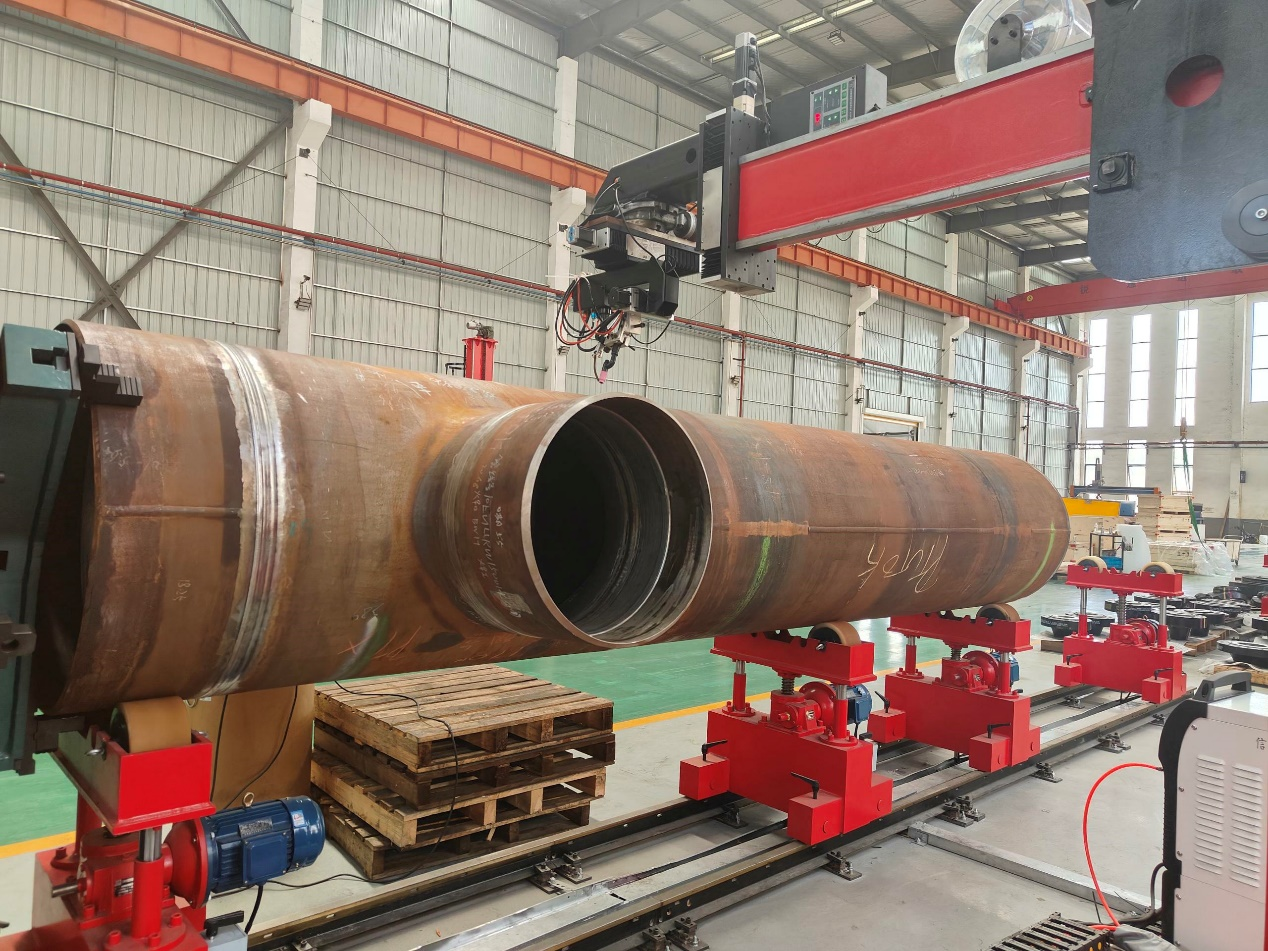

图片 1.png

جدول معايير المنتج:

العنصر		معلمة التكنولوجيا
الجهد المدخل		380 فولت ± 10% 50 ± 1 هرتز ثلاثي الطور بخمسة أسلاك
مصدر طاقة اللحام		فينيكس 650 نبضة سلك TETRIX 200 الذكي الساخن
عمليات اللحام		GTAW: عملة اللحام: 5A-550A دورة العمل (40 درجة مئوية): 420 أمبير 100%
		جي إم إيه دبليو عملة اللحام: 5A-550A دورة العمل (40 درجة مئوية): 420 أمبير 100%
		SAW عملة اللحام: 20A-650A دورة العمل (40 درجة مئوية): 60% 590 أمبير؛ 100% 500 أمبير
درجة حرارة البيئة		-20℃~50℃
قطعة العمل المواصفات	قطر الأنبوب	φ63~610 مم
	سمك الجدار	3~70 ملم
	الطول	200~6000مم
	المادة	منتجات بكرات الأنابيب المصنوعة من الفولاذ الكربوني، والفولاذ السبائكي، والفولاذ المقاوم للصدأ، والفولاذ منخفض الحرارة.
متطلبات زاوية الشطب		شكل الأخدود على شكل حرف V، على شكل حرف V مزدوج، نوع على شكل حرف U، نوع I، فجوة ضيقة على شكل حرف U، زاوية مشطوفة 3~ 37.5°
نموذج اللحام		يتم لحام محيط مقاطع الأنابيب المختلفة وإدراج اللحامات الداخلية والخارجية، مثل الأنبوب - الأنبوب، الأنبوب - الكوع، الأنبوب - الشفة، الأنبوب - المحدب، الأنبوب - الرأس الكبير (الصغير)، الشفة - الأنبوب - الشفة، الشفة - الكوع، إلخ. تتضمن الشفاه: شفة المحور والشفاه الملحومة المسطحة.
نموذج هيكل المعدات		نوع الانقسام: آلية محرك المقبض ذاتية التمركز ثلاثية الفك منفصلة تمامًا عن مشغل اللحام، ويمكنها السير على طول المسار كهربائيًا لتسهيل تحميل وتفريغ الأنبوب، للأمام والخلف.
آلة تشغيل اللحام	العمود	ضربة فعالة وضع القيادة: محرك سيرفو + برغي شبه منحرف + قضيب توجيه خطي
	شعاع	ضربة فعالة وضع القيادة: محرك سيرفو + لولب كروي + قضيب توجيه خطي
	الهيكل	الأبعاد وضع القيادة: محول التردد + الأسطوانة + السكك الحديدية
نظام القيادة	وضع القيادة	محرك السيرفو، المخفض، محرك المقبض يدير دوران الأنبوب.
	سعة التحميل	الوزن الرأسي 2 طن، الوزن اللامركزي 100 كجم.
	القوة العزمية القصوى	≥2000 نيوتن متر
	سرعة الدوران	0.05-2 دورة في الدقيقة، قابلة للتعديل بدون خطوات (محرك سيرفو بقوة 3 كيلو وات)
	ارتفاع مركز المخرطة	≤ 1000 ملم
نظام التحكم	برنامج التحكم	يشتمل التحكم PLC من Rockwell وبرنامج التحكم على 10 مجموعات من برامج عملية اللحام الناضجة، وأقصى سعة تخزين لـ 50 مجموعة من برامج عملية اللحام.
	التحكم عن بعد	واجهة حوار HMI للمشغل اليدوي Pro-Face.
	كلمة المرور	يمكن لنظام التحكم إدارة كلمات المرور للتمييز بين أذونات المستخدم.
	الحفظ التلقائي وذاكرة انقطاع الطاقة	يتمتع النظام بوظيفة الحفظ التلقائي وذاكرة انقطاع الطاقة، مما يمكنه منع المخاطر الناجمة عن انقطاع التيار الكهربائي.
نطاق ضبط معلمات اللحام		سرعة دوران قطعة العمل 0-1000 مم / دقيقة، طول الشطبة 5-30 مم، تأرجح اللحام 0-20 مم، سرعة التأرجح: 0 ~ 300 مم / دقيقة، البقاء الأيسر والأيمن حوالي 0-3 ثوانٍ، الإعدادات المسبقة والضبط الدقيق متاحة.

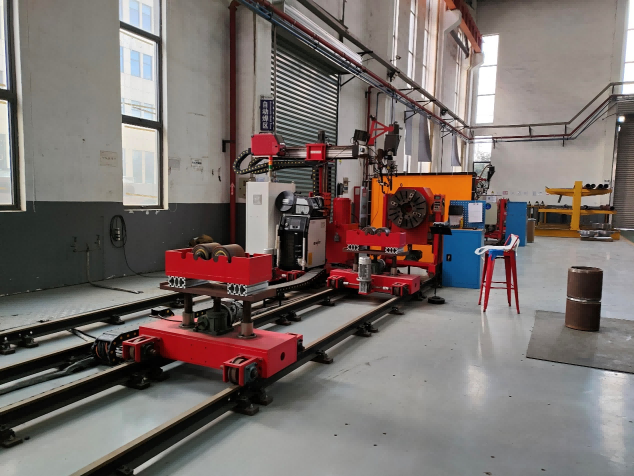

图片 1.png

نظام إمداد الطاقة للحام:

· مصدر طاقة قوس الأرجون TETRIX 452 DC مصدر طاقة لحام قوس الأرجون النبضي DC من إنتاج شركة EWM الألمانية. تتمتع آلة اللحام بخصائص ميكانيكية جيدة، وتشغيل مستمر مستقر وموثوق، وتفي وظيفة النبض الخاصة بها بالمتطلبات الفنية للحام السطحي.

· يتم استخدام مصدر الطاقة TETRIX 200 SMART HOT WIRE من EWM.

· شعلة لحام TIG أوتوماتيكية مبردة بالماء تم تطويرها ذاتيًا، سعة التيار المقدرة 300A، متينة، ذات تأثير حماية جيد.

· لديها استقرار جيد في القوس عند كل من جهد القوس العالي والجهد المنخفض.

· تم تصميم مصادر الطاقة للتواصل باستخدام معظم البروتوكولات القياسية مثل TCP/IP (LAN)، CAN، إلخ، ويمكنها التواصل مباشرة مع PLC.

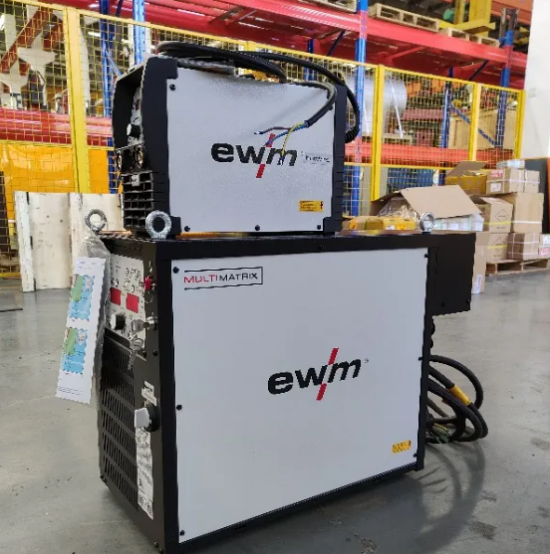

图片 2.png

نظام التحكم ووحدة التحكم عن بُعد

برنامج WO-ACS يعتمد على

لمس وسحب
تعديل عبر الإنترنت
AVC-تحكم جهد القوس
تصور القيمة الفعلية
دعم عن بُعد
من ثقب إلى ثقب
سجل البيانات

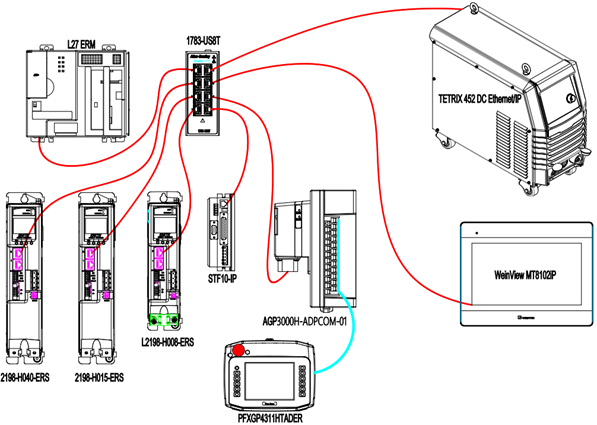

图片 3.png

القيَم الأساسية المقترحة لحل مشكلات القطاع

١. يحل مشكلة محدودية القدرة على التكيُّف مع الأنابيب ذات الأقطار الكبيرة والمواصفات المتعددة

يُلائم أنابيب بقطر يتراوح بين φ63 و610 مم، وسماكة جدار تتراوح بين ٣ و٧٠ مم، وطول يتراوح بين ٢٠٠ و٦٠٠٠ مم، مما يلغي النطاق الضيق للمعدات التقليدية.
يدعم موادًا متعددة تشمل الفولاذ الكربوني، والفولاذ السبائكي، والفولاذ المقاوم للصدأ، والفولاذ منخفض الحرارة، وأنابيب الطلاء الطبقي، لتلبية الاحتياجات التطبيقية المتنوعة.
متوافق مع أنواع مختلفة من الأخاديد (مثل V وV المزدوجة وU وغيرها) دون الحاجة إلى تغيير التثبيتات بشكل متكرر، ما يحسِّن الكفاءة في ظروف العمل المعقدة.

٢. يلغي عدم استقرار وجودة اللحام وعدم اتساقها

مزوَّد بمصدر طاقة لحام نبضي ألماني من شركة EWM Phoenix 550 ونظام سلك تسخين ذكي TETRIX SMART لإنتاج مستقر، مما يقلل العيوب مثل المسام والتشققات.
يتضمَّن ١٠ برامج معتمدة مسبَّقًا لعمليات اللحام، وتُتحكَّم فيها وحدة تحكم منطقية قابلة للبرمجة من شركة Rockwell (PLC)، لضمان ثبات جودة اللحام عبر الدفعات المختلفة والمشغلين.
يسمح بالضبط الدقيق والإعداد المسبق والضبط الدقيق للمعايير (سرعة الدوران من ٠ إلى ١٠٠٠ مم/دقيقة، وسعة التذبذب من ٠ إلى ٢٠ مم) لتشكيل لحام عالي الجودة.

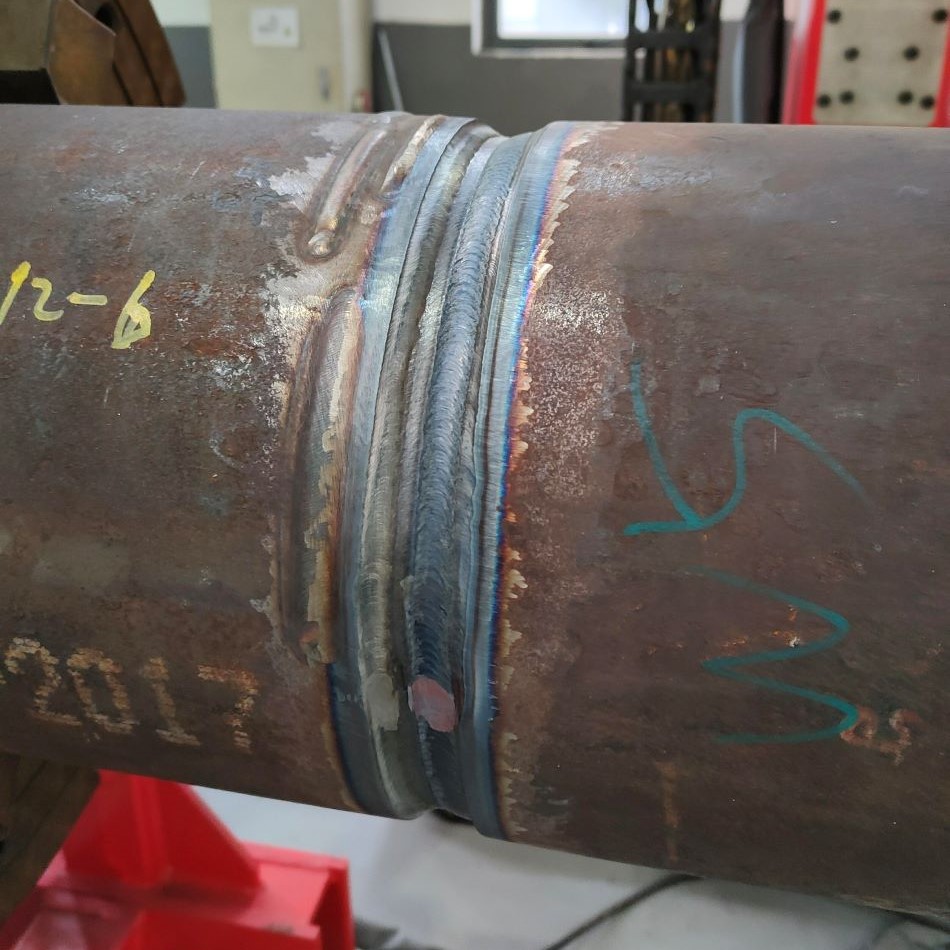

image - 2026-02-03T105127.822.jpg

٣. يُحدث طفرة في كسر الحواجز التي تحد من الكفاءة في الظروف التشغيلية المعقدة

تم فصل آلية الدفع الخاصة بمقبض التثبيت ثلاثي الفكّ الذي يركّز ذاتيًّا عن جهاز التحكم في اللحام، ويمكنه التحرك كهربائيًّا على طول المسار، مما يقلل بشكل كبير من وقت الإعداد ووقت تغيير المحطة.
يؤمن نظام الدفع المكوَّن من محرك سيرفو ومسمار كروي وتوجيه خطي أداءً فعّالًا ومستقرًّا في عملية اللحام، ما يحسّن الإنتاجية العامة.
وظيفة الحفظ التلقائي وذاكرة انقطاع التيار الكهربائي تمنع الحاجة لإعادة ضبط النظام بعد انقطاع التيار غير المتوقع، مما يقلل من وقت التوقف عن العمل إلى أدنى حدٍّ ممكن.

٤. يعالج التحديات المتعلقة بتثبيت وتحديد موضع القطع الثقيلة

نظام دفع قوي يتحمل حملاً عموديًّا قدره طنّان وحملاً أفقيًّا قدره ١٠٠ كجم، وهو مناسب لتثبيت وتدوير الأنابيب ذات القطر الكبير والجدار السميك.
ارتفاع مركز المقبض ≤ ١٠٠ مم مع ضبط تدريجي لسرعة الدوران بين ٠٫٠٥–٢ دورة/دقيقة، مما يتيح تحديد الموضع بدقة وضبط الاتجاه للقطع الثقيلة.
تحميل وتفريغ قطعة العمل كهربائيًا يقلل من شدة التعامل اليدوي ومخاطر السلامة.

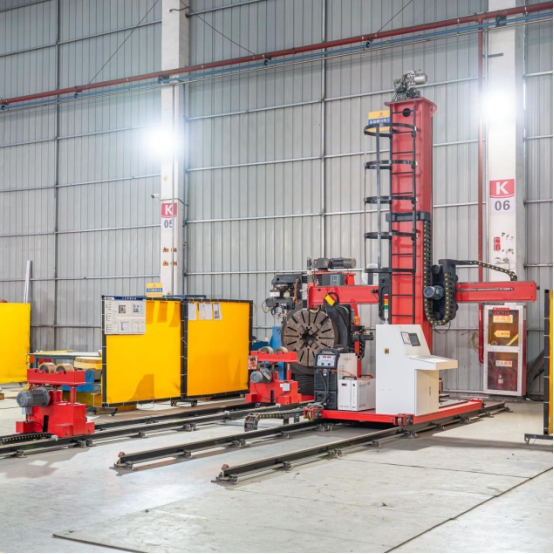

image - 2026-02-03T105128.174.jpg

٥. يسد الفجوة في الإدارة الرقمية والذكية

يستخدم بروتوكول الإيثرنت الصناعي EtherNet/IP، ويدعم ربط المعدات على مستوى المصنع وتبادل البيانات، ما يمكّن من دمج ورشة العمل رقميًا.
واجهة مستخدم بشرية Pro-face مع إدارة الصلاحيات ودعم متعدد اللغات لتسهيل التشغيل والإدارة من قِبل مستويات مختلفة من الموظفين.
يتميز بإمكانية تصور المعايير والتحكم عن بُعد، ما يمكّن من إمكانية التتبع والإدارة الرشيقة لعملية اللحام.

٦. يقلل التكاليف العالية وانخفاض درجة التكيّف

يمكّن من لحام الأكواع والشفاه والتقسيمات الثلاثية وغيرها من توصيلات الأنابيب بالاتصال المباشر (Butt Welding)، ليلبّي احتياجات قطع العمل المتنوعة باستخدام نظام واحد، وبالتالي خفض استثمار المعدات.
يتيح التصميم الوحدوي توسيع الوظائف والصيانة السريعة، مما يقلل من وقت التوقف عن العمل ويزيد من كفاءة استخدام المعدات بشكل عام.
تقلل التشغيلية الكاملة الآلية من الاعتماد على عمال اللحام ذوي المهارات العالية، ما يؤدي إلى خفض تكاليف العمالة ونفقات التدريب.
